«Нет связи с ККТ» описывает результат, но не причину. Сначала определите, где обрывается связь: Windows не видит USB-устройство, драйвер не открывает соединение или кассовая программа не работает при исправном подключении из утилиты.
Идентификаторы MI_00/MI_02, цвет индикатора и кнопочное меню относятся к конкретным моделям и USB-режимам. arp -a показывает кэш соседей, а не все устройства сети. После диагностической остановки EoU или кассового ПО восстановите штатные процессы и проверьте обмен; в схеме ЕСМ драйвер в кассовом ПО должен оставаться активным в смене.
| Что наблюдаете | Что проверить | Результат и следующий шаг |
|---|---|---|
| USB-кассы нет в Windows | Питание, кабель, USB-режим; код ошибки в свойствах устройства | Устройство определилось без ошибки — переходите к проверке связи. Для TCP/IP этот этап не применяется. |
| Устройство видно, соединение не открывается | Полный текст ошибки; управляющий интерфейс; процесс, занявший порт | Проверка связи должна вернуть модель и заводской номер нужной ККТ. |
| Утилита работает, кассовая программа — нет | Освободите соединение в утилите; сравните транспорт, компоненту и настройки приложения | Разбор ошибок 1С; повторите проверку из самой программы. |
| ККТ отвечает, но отказывает в команде | Код ответа и условия конкретной операции | Справочник кодов; переустановка USB-драйвера по одному отказу операции не требуется. |
Начните с таблицы ниже. Не меняйте сразу порт, прошивку и версию драйвера: после одной правки повторите ту же проверку и запишите результат.
1. Питание и индикация
Проверьте питание и сообщения кассы. Значение цвета и мигания индикатора зависит от модели: сверяйтесь с её руководством. Ошибка бумаги или крышки может мешать печати, но не обязательно означает отсутствие связи.
2. Кабель и разъём
Переподключите кабель с обеих сторон, попробуйте другой порт USB и, если есть, другой кабель. Кабели действительно выходят из строя, а на торговой точке они лежат под прилавком и регулярно получают по разъёму.
Подключайте кассу напрямую, а не через USB-концентратор: фискальные регистраторы плохо переносят хабы без внешнего питания.
3. Касса видна в системе
Откройте «Диспетчер устройств» и разверните раздел «Порты (COM и LPT)».
В USB-режиме с двумя виртуальными COM-портами один интерфейс служит для управления, другой — для EoU. Количество и вид интерфейсов зависят от модели и режима. Не ищите обязательную пару портов у любого подключения.

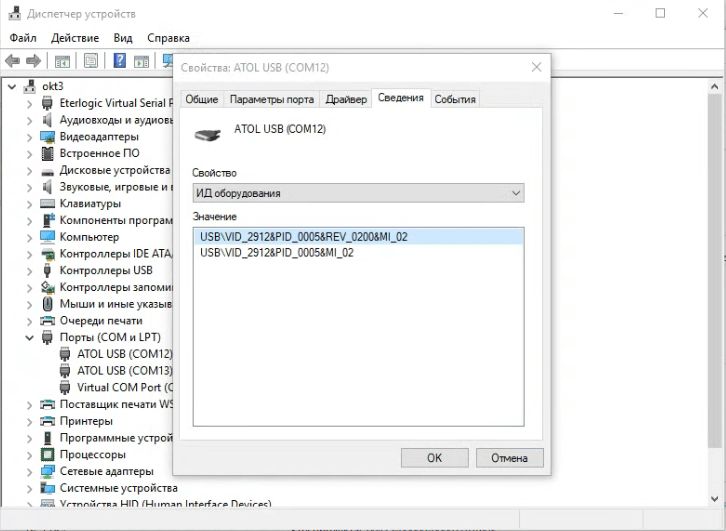

Как их различить: правый клик по порту → «Свойства» → вкладка «Сведения» → в списке выберите «ИД оборудования». Строка порта управления заканчивается на MI_00, строка порта EoU — на MI_02. Выглядит это так: USB\VID_2912&PID_0005&REV_0200&MI_00.
Если устройство не появилось или отмечено восклицательным знаком, откройте его свойства и запишите код ошибки. Проверьте USB-режим, кабель и подходящий драйвер устройства. Значок с ошибкой ещё не означает, что драйвера нет вовсе.
4. Выбран правильный канал связи
Запустите «Тест драйвера ККТ» из установленного комплекта. Путь зависит от архитектуры и выбранного каталога; его можно посмотреть в свойствах ярлыка. Откройте «Свойства», выберите модель или автоопределение и фактический транспорт подключения.
| Как подключена касса | Что выбрать |
|---|---|
| USB, касса одна | Канал связи USB |
| USB, касс несколько | COM/VCOM и порт вида atol-usbcom_proxy1 |
| Сетевой кабель | TCP/IP, адрес кассы и порт (по умолчанию 5555) |
Названия proxy в показанном примере относятся к интерфейсам устройства. Гадать по чётности номера COM бесполезно — его можно поменять руками. Управляющий порт подтверждайте проверкой связи с нужной моделью и заводским номером.
Нажмите «Проверка связи». В поле «Результат» должны появиться модель и серийный номер; сопоставьте их с нужной кассой. Затем можно выполнить читающий запрос состояния. Для проверки соединения пробивать чек не требуется: на зарегистрированном ФН это был бы реальный фискальный документ.
5. Галочка «Включено»
Отдельный шаг, потому что на нём спотыкаются регулярно. После настройки свойств закройте окно и обязательно поставьте галочку «Включено» в главном окне утилиты. Без неё на любое действие будет выводиться «Соединение не установлено», хотя проверка связи только что прошла успешно.
6. «Порт занят»
COM-порт рассчитан на монопольное использование: одновременно с ним работает только одна программа. Отсюда три типовые ситуации.
Кассовая программа держит порт. Вы открыли «Тест драйвера ККТ», не закрыв Frontol или другую программу. Закройте её полностью и проверьте «Диспетчер задач» — фоновые процессы часто остаются.
Служба EoU заняла не тот порт. Самая коварная причина. Если в настройках службы вместо порта обмена прописан порт управления кассой, служба его займёт — и к кассе не подключится уже никто. Проверьте файл C:\ProgramData\ATOL\EoU\settings.xml: указанный там порт должен быть тем, чей ИД оборудования заканчивается на MI_02. Быстрый способ проверить догадку — временно остановить службу в «Диспетчере задач» на вкладке «Службы».
Порт занял кто-то ещё. Определить конкретное приложение помогает утилита COM Port Checker: она показывает состояние всех COM-портов и пути к программам, которые их держат.
7. Конфликт номеров портов
Иногда порту кассы и порту другого устройства система присваивает один номер. Сменить номер можно вручную: правый клик по порту → «Свойства» → вкладка «Параметры порта» → «Дополнительно» → выбрать свободный номер.
После смены перезагрузите компьютер и не забудьте поправить номер порта в кассовой программе, если касса уже была к ней подключена.
8. Версия драйвера против платформы прошивки
Здесь начинаются причины, которые не лечатся перетыканием кабеля.
«[11] Не поддерживается в данной версии». Для платформы 2.5 поддержка прекращена с ДТО 10.10.3.0; история включает поддерживающую её ветку до 10.10.2.0. Сам код также может относиться к неподдерживаемой команде: уточните операцию, модель и прошивку.
Касса обновлена до платформы 5, а связи нет. Проверьте, каким драйвером вы к ней обращаетесь: восьмая версия с платформой 5 не работает — сверить свою модель и платформу можно по таблице поддержки моделей. Во Frontol 6 устанавливаются обе версии сразу, поэтому достаточно переключиться: «Frontol Администратор» → Настройки → РМ и оборудование → ККМ → Устройства, двойной клик по устройству и в выпадающем списке выбрать «Драйвер ККТ АТОЛ v. 10». После этого способ и порт подключения задаются заново.
Какая версия драйвера с какой платформой работает, собрано в таблицах совместимости ДТО 10 — там же видно, какие функции требуют ещё и обновления прошивки.
9. Номер порта сменился после прошивки
Отдельный случай, который выглядит как поломка. При обновлении на платформу 5 утилита прошивки после перезагрузки кассы иногда не может к ней подключиться и бесконечно пишет «Подключение к ККТ (попытка …)». Причина — система присвоила кассе новый номер COM-порта.
После изменения USB-режима или прошивки сопоставьте новый интерфейс с кассой по её номеру. Изменять номер порта или отключать устройство во время продолжающейся прошивки нельзя без указания инструкции обновления. Сначала установите, на каком этапе остановилась утилита, и сохраните её журнал.
10. Модули связи выключены в самой кассе
Если касса подключается по сети и не отвечает, интерфейс мог быть отключён на уровне прошивки.
Порядок входа в сервисное меню и номера его пунктов различаются. Используйте руководство своей модели; сначала прочитайте текущие параметры. Сбросить или включить все интерфейсы разом — не проверка связи, а лотерея.
Отменить и настроить точнее можно в «Тест драйвера ККТ» → «Параметры ККТ» → раздел «2 Канал связи». Там для каждого интерфейса задаётся время ожидания подключения в секундах: 0 — интерфейс деактивирован, 255 — ожидание без ограничений, промежуточные значения — секунды. После изменений кассу нужно перезагрузить.
Если подключение по сети
Для TCP/IP проверьте адрес ККТ, маску, порт и доступный маршрут из компьютера. Одна подсеть — частый вариант, но связь возможна и через настроенную маршрутизацию. Адрес кассы уточняют по её сетевому отчёту или DHCP; менять его через USB нужно только при необходимости.
MAC-адрес и текущие сетевые параметры получите из отчёта, предусмотренного моделью. Для поиска в кэше соседей компьютера можно использовать следующую команду:
arp -a | findstr a7-4dВместо a7-4d подставьте несколько последних символов MAC в нижнем регистре, заменив двоеточия на дефисы. Касса перед этим должна поработать в сети, чтобы система успела закэшировать адреса.
Частые вопросы
Утилита работает, программа — нет. Освободите соединение в утилите. Если это не помогло, сравните настройки, версию и разрядность загружаемой компоненты, права и контекст процесса программы. Успех утилиты подтверждает только её соединение.
После переустановки Windows связь пропала. Заново поставьте драйвер и проверьте номера портов — система назначает их с нуля, и прежние настройки в кассовой программе больше не соответствуют реальности.
Касса определяется, но проверка связи возвращает ошибку. Проверьте назначение интерфейса и полный текст отказа. В описанном двухпортовом режиме MI_02 относится к EoU, но сообщение «Порт занят» или «Нет связи» само по себе не определяет интерфейс.
Коротко
Идите по порядку: питание, кабель, наличие портов в диспетчере устройств, правильный канал связи, галочка «Включено». Если появляется «Порт занят» — ищите, кто держит порт: кассовая программа, неверно настроенная служба EoU или стороннее приложение. Если связи нет после обновления прошивки — сверяйте версию драйвера с платформой: восьмая не работает с платформой 5, а драйверы от 10.10.3.0 не работают с платформой 2.5.
Коды конкретных ошибок, которые касса выдаёт вместо общего «нет связи», разобраны в справочнике кодов ошибок ККТ.
Что передать в поддержку: модель и прошивку ККТ, версию ДТО и компоненты приложения, ОС, транспорт, полный код и текст ошибки, время проверки и журнал за этот интервал. Укажите, читает ли утилита номер нужной ККТ и что менялось перед сбоем. Пароли и токены из материалов удалите.
